視頻監控系統的工作特點
1、數字化
視頻監控的數字化首先應該是系統中信息流（包括視頻、音頻、控制等）從模擬狀態轉為數字狀態，這將徹底打破“經典閉路電視系統是以攝像機成像技術為中心”的結構，根本上改變視頻監控系統從信息采集、數據處理、傳輸、系統控制等的方式和結構形式。信息流的數字化、編碼壓縮、開放式的協議，使智能網絡視頻監控系統與安防系統中的各個子系統間實現無縫連接，并在統一的操作平臺上實現管理和控制，這就是系統集成的含義。
2、網絡化
視頻監控的網絡化將以這系統的結構將由集成式向集散式系統過渡，集散式系統采用多層分級的結構形式，具有微內核技術的事時多任務、多用戶、分布式操作系統以實現搶先任務調度算法的快速響應，組成集散式視頻監控系統的硬件和軟件采用標準化、模塊化和系統化設計，視頻監控系統設備的配置具有通用性強、開放性好、系統組態靈活、控制功能完善、數據處理方便、人機界面友好以及系統安裝、調試和維修簡單化，系統安全，容錯可靠等功能。
3、系統集成化
視頻監控的網絡化在某種程度上打破了布控區域和設備擴展的地域和數量界限。系統網絡化將使整個網絡系統硬件和軟件資源的共享以及任務和負載的共享，這就是系統集成的一個重要概念。
閉路監控系統能在人無法直接觀察的場合，適時、圖象、真實地反映被監視控制對象的畫面。閉路監控系統已成為廣大用戶，在現代化管理中監控的最為有效的觀察工具。在控制中心，只要一個工作人員的操作，就能夠觀察多個被控區域，以及遠距離區域的監控功能。
視頻監控系統的主要功能
1、本地錄像，保存一定時間段內的本地視頻監控錄像資料，并能方便地查詢、取證，為事后調查提供依據。
2、遠程視頻監控監控人員可遠程任意調取網吧存儲的監控圖像，并可遠程發出控制指令，錄像資料的智能化檢索、回放、調整攝像機鏡頭焦距、控制云臺進行巡視或局部細節觀察。
3、權限管理為保證上網人員的隱私和錄像資料的安全，系統具有操作權限管理，系統登錄、操作進行嚴格的權限控制，保證系統的安全性。
4、服務器平臺構架方便，在市公安局、區（縣）公安局和各派出所，都可以方便的安裝服務器軟件，只需分配用戶不同權限的登陸帳號，即可以查看所管轄區域的網吧監控信息。
5、系統中包含網吧基本信息的管理，并且電子地圖相結合，當網吧出現突發狀況時，可以及時的獲取該網吧的基本信息（網吧電話、地址、負責人），更加快捷的聯系到網吧相關負責人。
6、網吧監控和電子地圖相結合，可以通過電子地圖更加直觀的查看網吧所分布的地理位置，并且在電子地圖上實時顯顯示網吧監控設備的運行狀態，當用戶需要查看某網吧的監控信息時只要在電子地圖雙擊該網吧即可進入該網吧的監控界面。
7、當上網人員在網吧服務臺出示身份證登記上網時，系統能自動將上網者拍照，和上網人員相應的上網卡信息傳至公安機關監控中心服務器保存。
8、隨時隨地的監控錄像功能，無論身在何處，任何密碼授權的用戶通過身邊的電腦聯網連接到監控網點，可以看到任意監控網點的即時圖像并根據需要錄像，避免了地理位置間隔原因造成監督管理的不便。
9、系統可擴容性強，若需要添加新的監控網點，在服務器端添加相應網吧信息和設備信息即可。
10、安全性高，圖像掩碼技術，防止非法篡改錄像資料；只有授權用戶才可以進行錄像備份，有效防止惡意破壞；強大日志管理功能，保證了專用系統的安全使用。服務器端和客戶端之間所傳輸?shù)臄?shù)據，全部經過加密。
視頻監控系統的特殊功能
多畫面的監控效果
可根據需要選擇任意顯示模式，隨需控制攝像機的鏡頭角度，調整顯示畫面的視頻與音頻效果，極大的方便了監控者對遠程監控視頻的集中查看
特定的電視墻顯示模式
通過設定，保持用戶的計算機屏幕操作與電視墻實際顯示相一致；提供靈活方便的周期循環等顯示模式，為客戶實現理想的查看方案
靈活的報警聯動方式
可靈活設置報警觸發條件，提供事件觸發報警的遠程提示及聯動功能。如以屏幕提示、發送email、報警聯動、指定錄像等各種方式將報警信息發給其他用戶
多樣的錄制策略
系統提供默認、自定義和智能三種錄制策略；提供錄像資料文件的定時上傳備份、檢索查詢等一系列管理功能；響應用戶點播錄像文件的要求，授權用戶可在線觀看或下載存檔
特別的移動偵測功能
通過分析和對比圖像數據的變動來確定現場發生的行為。通過對監控源地點的圖像變化分析來實現監控系統的一系列聯動操作
獨創的視頻會議聯動
系統可將任意一路或多路監控畫面調入視頻會議系統，進行多方討論，從而實現監控與通訊的完美融合 a.管路敷設
電視監控系統的管路敷設一般要求可參見弱電系統線槽和管路敷設章節,特殊要求主要有：
分線箱暗敷時一般應預留墻洞。墻洞大小按分線箱尺寸留有一定余量,上下邊增加20~30mm,左右增加10~20mm。底邊高度距地。-5~1.om。
建筑物內橫向布放的暗管管徑不宜大于25mm,吊頂或墻內水平、垂直敷設的管路管徑不宜大于40mm。
同軸電纜用暗敷鋼管彎管半徑通常為管徑的10倍。
b.纜線敷設
電視監控系統的纜線敷設一般要求可參見弱電系統纜線敷設章節,特殊要求主要有：
探測信號傳輸線、圖像聲音復合傳輸線不得與照明線、電力線同線槽、同出線盒、同連接箱安裝。
視頻信號傳輸,若傳輸距離較短,宜用同軸電纜傳輸視頻基帶信號。黑白電視在5MHz、彩色電視在5.5MHz時基帶信號不平坦度大于3dB時,應采用電纜均衡器；電視基帶信號不平坦度在大于6dB時,應加裝電纜均衡放大器。
c.設備安裝
(1)攝像機的安裝。
①攝像機照度要求
根據監視目標的照度，選擇不同靈敏度的攝像機。
②攝像機鏡頭的選擇：
鏡頭的選擇根據場所對鏡頭焦距和光圈的要求決定。
鏡頭的焦距可根據場所大小和鏡頭與監視目標的距離確定，并按下式計算：
F=A×L/H
式中F—焦距,A—像場高
L—物距,H—視場高
攝取固定監視目標時，可用定焦距鏡頭；當視距較小而視角較大時，可用廣角鏡頭；當視距較大時，宜選用望遠鏡頭；當需要改變監視目標的觀察視角或視角范圍較大時，宜選用變焦距鏡頭 。當監視目標照度有變化時，應采用光圈可調鏡頭。
③攝像機的選擇
攝像機選用體積小、重量輕、便于現場安裝與檢修的電荷耦合CCD型攝像機，固定攝像機在特定部位上的支承裝置，可采用攝像機托架或云臺；
當一臺攝像機需要監視多個不同方向的場景時，應配置自動調焦裝置和遙控電動云臺。攝像機需要隱蔽時，可設置在天花板或墻壁內，鏡頭可采用針孔或棱鏡鏡頭。
④攝像機的設置位置、攝像方向及照明條件
攝像機宜安裝在監視目標附近不宜受外界損傷的地方，安裝位置不應影響現場設備運行和人員正常活動。
⑤攝像機安裝前應按下列要求進行檢查：
將攝像機逐個通電進行檢測和粗調,在攝像機處于正常工作狀態后,方可安裝。
檢查云臺的水平、垂直轉動角度,并根據設計要求定準云臺轉動起點方位。
⑥在搬動、架設攝像機過程中,不得打開鏡頭蓋。
⑦在高壓帶電設備附近架設攝像機時,應根據帶電設備的要求,確定安全距離。
⑧攝像裝置的安裝應牢靠、穩固。
(2)監控室。
①監控室的環境要求
監控室的使用面積根據設備容量確定。
監控室溫度應宜為16～30℃，相對濕度宜為30%～75%。
②監控室應能提供的功能
能提供系統設備所需的電源。
③監控室內設備安置及管線布設
系統的運行和控制功能操作在操作臺上進行，機架背面和側面距離墻的凈距應大于0.8M。
④機架安裝應符合下列規定：
機架安裝位置應符合設計要求,當有困難時可根據電纜地槽和接線盒位置作適當調整。
⑤控制臺安裝應符合下列規定：
控制臺位置應符合設計要求。
⑥監控室內電纜的敷設應符合下列要求：
采用架槽時,架槽宜每隔一定距離留出出線口。電纜由出線口從機架上方引人,在引入機架時,應成捆綁扎。
⑦在敷設的電纜兩端應留適度余量,并標示明顯的永久性標記。
⑧各種電纜和控制線插頭的裝設應符合產品生產廠家的要求。
d.供電與接地
(1)系統抗干擾措施
系統的供電及接地好壞直接影響系統的穩定性和抗干擾能力,總的思路是消除或減弱干擾,切斷干擾的傳輸途徑,提高傳輸途徑對干擾的衰減作用,具體措施是：
接地
整個系統采用單點接地,接地母線采用銅質線,采用聯合接地系統,接地電阻不得大于0.50(以最終設計為準)。為了保證整個系統采用單點接地,在工程實施中做到視頻信號傳輸過程中每路信號之間嚴格隔離、單獨供電,信號共地集中在中心機房。由于接地措施的科學合理,有力地保證了系統的抗干擾性能。
供電
安全防范系統的供電方式只有兩種：一種是集中供電方式即電源都引自一處,另一種是分布式供電。
(2)抗干擾設計
由于建筑物內的電氣環境比較復雜,容易形成各種干擾源,如果施工過程中未采取恰當?shù)姆婪洞胧?/SPAN>
從安防系統的原理分析中,如果電源線上耦合高頻噪聲,即使視頻電纜的屏蔽電纜的屏蔽再好,也會將噪聲送至監視器,因此攝像機的供電電源線最好也要屏蔽。
(3)防雷設計
安全防范系統采用集成微電子設備,設備的耐過壓、耐過流的水平下降,對雷電(包括感應雷及操作過電壓)浪涌的承受能力下降。
接地系統。

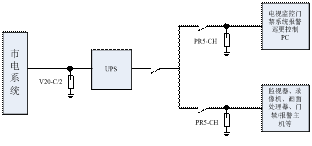

依據國標及部標推薦的綜合接地的原則。如下圖所示
供電系統防雷配置示意圖
信號系統的防雷及其設備配置。
隨著設備的高度集成化,用于系統的微電子設備不斷增多,控制單元與接口的連接,使得控制終端與設備之間具有大量的數據線、控制線路,由于它們傳輸?shù)碾娖降汀⑺俾矢?/SPAN>,對雷電浪涌十分脆弱,因此特別設計有效的保護系統是必要的。
①球型攝像機至視頻矩陣箱進行視頻連接的同軸電纜兩端采用一對復合視頻信號防雷保護器。
②室外球型攝像機至控制主機進行RS485控制信號連接的屏蔽雙絞線兩端采用一對2線RS485信號防雷保護器。
③室外球型攝像機至控制中心進行220VAC電源連接的電源線兩端采用一對電源、防雷保護器。
④室外球型攝像機至控制中心的電源線與信號/視頻線分別用金屬導管埋地鋪設并接地。

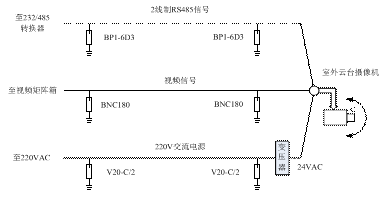

⑤室外云臺攝像機防雷示意如下圖所示。
室外云臺攝像機防雷示意圖
e.其他要求
(1)分線箱暗敷時一般應預留墻洞。墻洞大小按分線箱尺寸留有一定余量：上下邊增加20~3Omm,左右增加10~20mm。底邊高度距地0.5~1.Om。
(2)過路箱一般作暗配線時電纜管線的轉接或接續用,箱內不應有其他管線穿過。
(3)探測信號傳輸線、圖像聲音復合傳輸線不得與照明線、電力線同線槽、同出線盒、同連接箱安裝。
f.系統調試及驗收
(1)系統調試。調試工作由系統供貨商負責,施工單位配合。
①一般要求。
電視監控系統調試應在建筑物內裝修和系統施工結束后進行。
②調試前的準備工作。
電源檢測：接通控制臺總電源開關,檢測交流電源、電壓；檢查穩壓電源上電壓表讀數；合上分電源開關,檢測各輸出端電壓,直流輸出極性等,確認元誤后,再給每一回路通電。
③攝像機的調試。
接通控制臺、監視器電源開關,若設備指示燈亮,即可閉合攝像機電源,監視器屏幕上便會顯示圖像。
④云臺的調試。
遙控云臺,使其上下、左右轉動到位,若轉動過程中元噪聲(噪聲應小于50dB)、無抖動現象、電動機不發熱,則視為正常。
(2)系統的工程驗收。
①一般規定：
系統的工程驗收應由工程的設計、施工、建設(監理)單位和本地區的系統管理部門的代表組成驗收小組,按竣工圖進行。驗收時應做好記錄,簽署驗收證書,并應立卷、歸檔。
②系統的工程施工質量。
系統的工程施工質量應按施工要求進行驗收,檢查的項目和內容應符合表所列的規定。
施工質量檢查項目和內容
|
項目 |
內容 |
抽查百分?jǐn)?shù)(%) |
|
攝像機 |
1.設置位置,視野范圍
2.安裝質量
3.鏡頭、防護罩、支撐裝置、云臺安裝質量與緊固情況 |
10~15臺 |
|
4.通電試驗 |
100 |
|
監視器 |
1.安裝位置
2.設置條件
3.通電試驗 |
100 |
主觀評價項目
|
項目 |
損傷的主觀評價現象 |
|
隨機信噪比 |
噪波，即“雪花干擾” |
|
單頻干擾 |
圖像中縱、斜、人字形或波浪的條紋，即“網紋” |
|
電源干擾 |
圖像中上下移動的黑白間置的水平極其橫條，及“黑白滾道” |
|
脈沖干擾 |
圖像中不規則的閃爍、黑白麻點或“跳動” |
系統質量主觀評價的方法和要求應符合下列規定：主觀評價應在攝像機標準照度下進行；主觀評價應采用符合國家標準的監視器。
(3)系統的使用。
①前端設備的使用與維護。
攝像機、鏡頭在使用中應注意以下要點：
操作云臺旋轉時,不能將攝像機停留在逆光攝像處；
②傳輸線路的檢查與維護。
使用者要經常檢查電纜接頭是否接觸良好,特別是一座樓的最高層和最底層。
③終端設備的使用及維護。
終端設備的使用。
視頻分配器
時間、日期、地址發生器
錄像機
視頻時序切換器
同步信號發生器
多畫面分割器
控制鍵盤 |
