1.BL8000電子圍欄技術可以實現前端圍欄上的每根線都有電擊，而且每兩根相鄰的圍欄線都有壓差。讓入侵者無機可乘。
2. 高低壓自由切換功能，可以在白天用低壓模式，既能起到阻擋報警的作用，同時降低打擊力度，晚上用高壓模式，加大打擊力度。
3. LED顯示功能，LED能在主機面板上實時顯示電子圍欄的工作狀態。LCD液晶鍵盤屏能實時顯示前端線上電壓值。
4.具有聯網功能，能實現以太網或局域網遠程集中管理。
5.雙防區電子圍欄主機用最先進的技術解決方案，相對傳統的電子圍欄產品，在技術上實現了革命性的突破，是目前國內最先進的雙防區電子圍欄主機.采用雙變壓器輸出技術，同一主機的2個防區獨立輸出，彼此沒有干擾，不會因為一個防區短路造成另外一個防區電壓拉低的現象;對同一主機的2個防區可以獨立布撤防，而目前市場上的雙防區主機只能同時布撤防。主機報警時有每個防區獨立的開關量和獨立的12v報警電壓輸出。

第一部分 總體概況
1.1項目簡
根據具體環境，提出了現代化管理要求，我們將充分利用我公司在智能化系統領域策劃、設計、施工、管理上的實力，本著經濟實用的原則，針對“周界安 全防范” 項目的目標消費群體、地理環境、建筑特征，按照政府主管部門的有關政策、法規要求，以及貴公司的需求，精心規劃“＃＃＃＃＃＃”的技防工程系統，提供成熟、實用、完備的技防工程系統設計方案。
第二部分 系統設計依據
《安全防范工程技術規范》GB 50348-2004
《上海市重點單位重點部位安全技術系統要求防范》DB31/329.5-2005
《防盜報警控制器通用技術條件》GB 12663-2001
《安全防范工程技術規范》GB 50348-2004
《入侵探測器 第1部分：通用要求》　GB 10408.1－2000
《入侵探測器 第4部分：主動紅外入侵探測器》　GB 10408.4－2000
《防盜報警控制器通用技術條件》GB 12663-2001
《安全防范系統驗收規則》GA 308-2001
《安全防范工程程序與要求》GA/T 75-94
《入侵報警系統技術要求》GA/T 368-2001
《報警系統電源裝置、測試方法和性能規范》GB/T 15408-1994
《安全防盜報警設備安全要求和試驗方法》GB/T 16796-1997
《民用建筑電氣設計規范》JGJ/T16-92
《電氣裝置安裝工程接地裝置施工及驗收規范》GB6510-92
《工業企業通訊接地設計規范》GBJ79-85
《智能建筑弱電工程設計施工圖集》GJBT-471
《智能建筑設計標準》GB/T50314-2000
《弱電工程通用技術標書》DG/TJ08-603-2002
《智能建筑弱電工程設計施工圖集》
《電氣裝置安裝工程電纜線路施工及驗收規范》GB50168-92
《建筑物防雷設計規范》GB50057-94
《安全防范工程程序與要求》GA/T75-94
《安全防范系統通用圖形符號》GA/T74-2000
《建筑電氣安裝工程質量檢驗評定標準》GYT253-88

第三部分 電子圍欄系統設計方案
3.1 概述
電子圍欄系統，就是在非出入通道的周邊區域設置脈沖電子圍欄探測器，形成一道電子圍墻進行防范和管理。電子圍欄系統是第一道防線，也是最重要的一道防線。擔負著安全與保衛工作。當有人非法翻越圍墻或破壞，探測器可立即將警情傳送到管理中心，管理中心對報警信號進行接收和處理，電腦上跳出的小區電子地圖上顯示出入侵區域；同時，外接的聲光報警器開始報警；同時，與監控系統聯動，監控屏幕上跳出入侵區域的現場實時畫面；中心值班人員通知巡邏中的保安人員立刻趕往現場處理。中心保安人員在現場處理完畢后，對報警主機及探測器的報警狀態進行恢復。現場報警同時也能警號報警，提醒附近職工注意，協助保安人員。
3.2 系統設計思想
結合安防設施的技術特點，并從智能化系統整體管理考慮，設計在周界建成的圍墻上設置脈沖電子圍欄探測器進行防護，中心設置報警接收主機等設備，構成周界防越報警系統。
前端設備主要是電子圍欄，電子圍欄系統是一種“有形”的報警系統，實實在在地給人一種威懾感覺，使入侵者增加一種心理壓力，從而把報警系統和警戒系統有機地結合起來，達到以防為主，防報結合的目的。在國外已被廣泛使用在周界安防領域，可做到事前威懾，事發時阻擋并報警，還能延緩外界的入侵時間,具有較強的安全可靠性。安裝系統后，相當于在墻頂上形成一道“有形”的電子屏障，增加了圍墻高度，使外人無法入侵，也使圍墻內的人無法從墻面攀越逃離。電子脈沖每分鐘60次掃描電子墻的每一根導線，每個脈沖峰值有700-10000伏，使入侵者難以攀越。另外本系統如遇斷路、短路，觸網系統都會發出報警信號。還可以與任何報警系統聯網使用，便于提高防范等級。
BL8000智能型周界安防阻擋報警系統，前端圍欄每根線都有帶電，使入侵者沒有可乘之機。系統和交流電網有本質的不同，它采用了高壓脈沖（700-10000V）及低能量（小于5個焦耳），因而對人不會構成生命危害，同時電子圍欄的柔性中間桿和專用合金絲，不支持人體的重量，又能感知入侵者的入侵，并發出報警信號，確保系統的安全可靠。
系統有高壓、低壓兩種工作模式，用戶可以根據不同的需求自由切換模式，高壓模式可以產生峰值為5000-10000V的高壓脈沖，低壓脈沖模式可以產生峰值為700-1500v左右的脈沖電壓。可以在白天或有人員在圍欄附近作業時切換到低壓模式，這使前端圍欄的脈沖打擊力度更小，如果夜間或安全警惕較高時，可以恢復到脈沖峰值為5000-10000V的高壓脈沖模式。
系統設計將防范區域進行合理劃分，盡可能做到報警時準確定位，每個區域防范范圍控制在人眼可視視野內。周界防區無死角、無盲區。
3.3 系統設計說明
周界形狀不太規則，周界很長，可在圍墻的頂端架設脈沖電子圍欄探測器以達到防范不法分子闖入。
防范區域合理劃分，與前端一一對應，做到報警時準確定位，并通過控制中心輸出報警信息。
占地面積較大，周界較長，這對于系統信號傳輸以及電源供應都是一個嚴峻的考驗。但將其為分為幾部分，各部分分別設置周界的話會影響整體性，因此本方案設計周界系統仍在整體外圍設置脈沖電子圍欄探測器，但線路信號傳輸上可分將各個不同部位的探測器分為多組，采用總線傳送至管理中心報警主機，則每條總線上的距離均可滿足系統信號傳輸要求，充分保證系統穩定性。對于電源部分，建議由管理中心統一供給220V電源，再由現場變為探測器工作電壓為其供電，既解決了設備供電問題，又能保證整體的電源同步。
為減少系統的管線敷設，避免中心/前端管線繁多、雜亂，不利于后期的管理維護等問題，采用總線傳輸方式。
前端探測器均通過總線式報警輸入模塊接入周界報警系統總線，在控制中心通過總線制報警接收設備、系統管理計算機及管理軟件對報警信號進行接收和處理，并外接聲光報警器，在報警時實現聲光提示和電腦顯示。
周界防越報警系統主要設備采用北京開元興達科技有限公司藍迪脈沖電子圍欄。
根據系統設備的分布情況，系統設備可劃分為前端設備和中心設備兩部分。
3.4 系統功能
 有強大的威懾作用，有效阻退入侵者，防護周界區域，對翻越行為提供及時的報警
 適用性強，抗誤報性能較好，防范效果佳
 現場報警阻退入侵者并引起廠內職工注意防范
 系統劃區域管理便于報警區域的準確定位
 中心警情提示直觀，警號、電子地圖等多種報警提示
 聯動監控圖像報警，聯動夜間監控輔助光源
 通過中心實現對前端設備的狀態控制
 安全可靠對人體無直接傷害。
3.5 藍迪電子圍欄BL8000簡介
前端設備主要是探測器，為適應室外天氣，減少誤報，探測器選用BL8000電子圍欄探測器。
當有人試探接觸脈沖電子圍欄時，就會被脈沖電子圍欄上的高壓脈沖擊退，若有人破壞或強行入侵時，探測器探測到電子圍欄被破壞和有人非法翻越時造成的電子圍欄線短路、接地或斷路時，探測器發出報警信號，并通過報警線路傳輸至管理中心。管理中心的保安人員通過電子地圖，可以迅速確定非法翻越的具體位置。同時通過視頻聯動，使相應的攝像機圖像畫面在監視器上彈出，使管理中心的保安人員能觀察到現場情況。探測器報警信號也會觸發現場警號發出報警聲，夜間還會觸發現場燈光給攝像機補光。
各探測器之間的布線可實現總線方式進行連接，節省了室外管、線的施工，同時也便于系統的擴展。
開元興達科技公司的最新產品----BL8000相對傳統的電子圍欄產品，在技術上實現了革命性的突破，也是目前國內最先進的電子圍欄產品。主要優勢如下：
 特有的技術可以實現前端圍欄上的每根線都有電擊，讓入侵者無機可乘.
 有LED顯示功能，能在主機面板上直接顯示出電子圍欄上的工作狀態.
 具備高低壓自由切換功能，可以在白天用低壓模式，既能起到阻擋報警的作用，同時降低打擊力度，晚上用高壓模式，加大打擊力度
 主機內部可直接配備蓄電池，方便管理
 通過外接鍵盤可遠程設置并調控主機的工作狀態，更具人性化設計

BL8000智能型周界安防阻擋報警系統與其他周界安防產品的比較

BL8000智能型周界安防阻擋報警系統與其他品牌產品的比較

3.6 BL8000電子圍欄系統組成：
3.6. 1 主機
主機如圖所示，主機位置一般安裝在控制室，或門衛室。采用墻掛式。系統配有聲光報警系統，發生報警時，可通過主機排查警情。
產品特性：
a) 差分電壓輸出技術：每條線上有電壓，相臨兩線之間有壓差。
b) 高/低壓手動切換、遠程設備自動切換功能。
c) 短路、斷線、防拆報警，設備故障自我檢測。
d) 自由設定報警延遲時間。
e) 防水型塑膠外殼及上下蓋外觀設計導向行業發展。
f) RS485遠程控制、鍵盤、計算機、網絡等多種集中管理方案。
g) DC12V及常開/常閉報警輸出。
產品技術參數：
a) 輸出高電壓峰值：5KV～10KV
b) 輸出低電壓峰值：700～1000V
c) 輸出電量峰值：<10A
d) 脈沖寬度（脈沖持續時間）：≤0.1s
e) 脈沖間隔時間：1s～1.5s
f) 脈沖輸出電量：2.5mC
g) 脈沖輸出能量：≤5.0J
h) 系統功耗：15W

3.6.2 前端圍欄
前端圍欄直接安裝在圍墻頂部上方，圍墻的高度應在1.8m以上。電子圍欄的高度為0.75m左右。
導線數：按高度分為4線、6線、8線。
線距：150mm~200mm。
承重：20-30kg。
線徑：Φ1.8mm\Φ2.0mm高強度，低電阻，抗腐蝕專用合金導線。
中間過線桿間距：一般為4至5米左右。
承力桿：20-25米安裝一根，材質為不銹鋼。
受力桿：防區首末端或者拐角處安裝一根，材質為不銹鋼。

施工的工具及材料：
1． 工具：沖擊電鉆、鋼絲鉗、扳手、螺絲刀、電烙鐵、登高梯、安全帶等工具，拉鉚槍。
2． RS485信號控制線：RVS2×1.0mm²圓形雙絞線（強磁干擾場所應選用RVSP2×1.0mm²雙絞屏蔽線；距離大于1200米時應加RS485中繼器）；圍欄控制器電源線：RVV2×1.5 mm²的護套
3． PVC穿線管（φ25）及其配件。
4.   φ8膨脹螺栓如需焊接則用焊接工具代替
周界施工：
1． 確定周界圍欄安裝角度：（與墻頂面的夾角）
 根據現場的情況及甲方要求確定周界圍欄角度（0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°）和傾斜方向（內傾式、外傾式、垂直式或水平式安裝）
 根據周界環境：居民區、學校附近建議為內傾或垂直安裝，空曠地帶建議為外傾，圍墻高于2.5米時可以采用水平安裝。
 根據保護對象：防止外界入侵時建議為外傾式安裝，防止內部翻越時建議為內傾式。
2． 組裝承力桿：
 將承力桿絕緣子用鉚釘固定在承力桿上。注意方向一致。
 用承力桿固定栓將承力桿固定在兩個萬向底座之間（注意：圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直，安裝傾角符合1項求）。
3． 組裝終端桿：
 用螺栓將終端桿固定在兩個萬向底座之間。（注意：圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直，安裝傾角符合1項要求）。
 將終端桿絕緣子用終端絕緣子固定夾固定在終端桿上。注意方向一致。
 有圍欄控制器的地方應在終端桿頂部加入一條或兩條（相互垂直）避雷器固件。
4． 圍欄撐桿的安裝：
 確定圍欄撐桿的具體位置：在圍墻頂部用沖擊鉆打孔，用M10×100（中間桿可用M8×80）強力膨脹螺栓將撐桿固定在合適的位置。
 中間桿距離為5 m（或圖紙中確定的地點）；
 拐角采用終端桿（非90°安裝時，應從兩個圍欄方向各安裝一根終端桿），分區處應從兩個方向安裝絕緣子。
5． 圍欄線安裝：
 圍欄線應采用分段安裝的方式固定，同一條直線或同一防區建議分為一段。不在同一條直線上的網線分幾次安裝。
 展放合金線：采用放線架或適當方式放線，切莫任意放，以免出現打結和不平整現象。可以四根同時展放，但注意不要交叉。
 緊線：將合金線的一端用線線連接器（或自我纏繞）固定在一端終端桿絕緣子上，然后將4根合金線對應放入中間桿絕緣子或承力桿絕緣子的線槽內，最后穿入緊線器，用力將合金線拉緊并用線線連接器（或自我纏繞）固定在另一端的終端桿絕緣子上。然后調整緊線器使4條線同時繃緊并相互平行。平行的多條線應同時拉緊。
 用線線連接器（或自我纏繞）及合金線將同一防區內的圍欄線連接起來。

6． 接地體制作：
      每個圍欄控制器箱下必須打入兩個接地體，接地體標準：大于50×50×5×1500mm（有M10以上的接地螺栓或孔）標準鍍鋅接地角鐵，垂直打入地下，接地體與避雷器支架、圍欄控制器箱接地端可靠連接，接地電阻<10Ω。不夠時可加入降阻劑。強電接地與弱電接地必須相互隔離，并且必須有>4m的距離，還有一個接地就是在防區的開始或者是結束的地做一個總的485信號線屏蔽層接地，接地標準同上

7． RS485信號控制線、圍欄控制器電源線的鋪設：
若有預埋管道則可直接利用，否則利用PVC管進行穿管敷設，敷設要求符合管道配線要求，管道中主要有：RS485信號控制線RVSP2×1.0mm²圓形雙絞線、圍欄控制器電源線RVV2×1.5 mm²的護套線（從主機并接到每個圍欄控制器上，距離超過600m需加大線經）。

8． 警示牌的安裝：
每隔10米，安裝“電子圍欄 禁止攀登”警告標識牌一塊，可以用合金線固定在圍欄線上。

9． 圍欄控制器的安裝：
a) 將圍欄控制器安裝于圍欄下方、圍欄分區處（圖紙中標定的位置），使圍欄控制器與圍欄間隔為40cm左右，用膨脹螺栓固定于墻上。
b) 將圍欄控制器與接地扁鐵作良好的連接。圍欄控制器接地（弱電接地，于通訊線屏蔽層相連），與高壓圍欄接地（強電接地）相互隔離，避免干擾。
c) 將圍欄控制器的高壓引線通過PVC配線管與圍欄相接，接頭處應采用線線連接器（或自我纏繞）可靠連接。
d) RS485總線、報警輸出線、及電源線與高壓線分開，使用單獨的配線管。
e) 將高壓避雷器可靠連接于周界圍欄起始端與地線之間（注意防水方向）

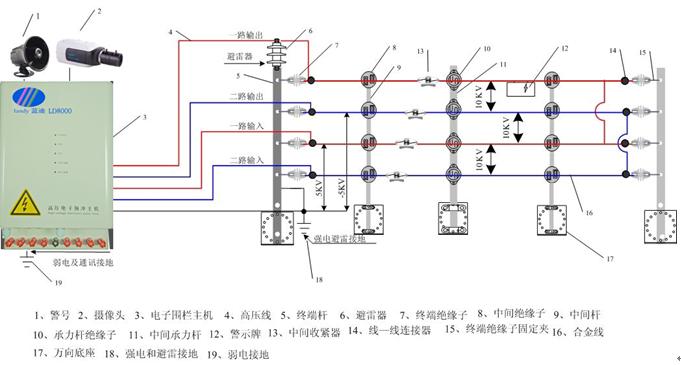

11.  前端系統接線圖（見下圖）

第四部分 使用與維護
4.1 檢查
當系統的掛線桿、絕緣子、導線、跨接線、高壓絕緣導線、接地線、脈沖主機全部安裝完成后，應進行一次全面檢查，檢查掛線桿是否裝牢，位置是否正常，絕緣子的位置是否正確，導線架設是否正常，如果導線拉得不夠緊，則易擺動、晃蕩，如果拉得過緊，可能會拉斷導線，也可能把終端拉線桿拉斜了。檢查跨接線是否良好，跨接線應能相對穩定，保持足夠的放電間隔，與主導線的連接應緊密，接觸良好。檢查接地裝置是否良好，接地電阻是否滿足要求。檢查引向主控制器的高壓絕緣導線的信號線和回路線是否已分管穿線，始端和終端的連接是否正確。檢查系統的絕緣電阻是否滿足要求。
4.2 通電
脈沖主機先接通12V蓄電池，再接通AC220V電源，（如果沒有接通12V 蓄電池，只有220V交流電源，系統可以正常工作；如果只有12V蓄電池，系統也可以工作8小時），有“嘀嘀”脈沖聲。
4.3 注意事項
4.3.1系統帶有近5000V的脈沖電壓，做試驗時，切勿直接接觸帶電部分，以免電擊。
4.3.2報警輸出功能試驗 系統正常時應常開，而系統報警時應閉合。
4.4 使用
4.4.1 使用人員培訓
主要內容為安全教育和系統性能及其使用方法介紹。工程商在交付使用前必須對操作人員進行培訓。
4.4.2作好運行記錄
4.5 日常維護
4.5.1脈沖主機：每月停電做表面清潔一次。
